产品参数
|
代号 |
AMS-99V |
耐磨性 |
＞4000次 |
|
组分 |
单组份 |
表干时间 |
20~60分钟(与环境温度有关) |
|
外观 |
蓝黑色液体 |
实干时间 |
＞7天 |
|
固含量% |
29±1 |
可见光透过率 |
75% |
|
密度 |
0.95g/ml |
红外线阻隔率 |
＞90%(1400nm) |
|
涂布方式 |
刮涂 |
紫外线阻隔率 |
99% |
|
涂层厚度 |
3~4μm |
遮蔽系数 |
0.49 |
|
涂层表面硬度 |
8H(三菱铅笔) |

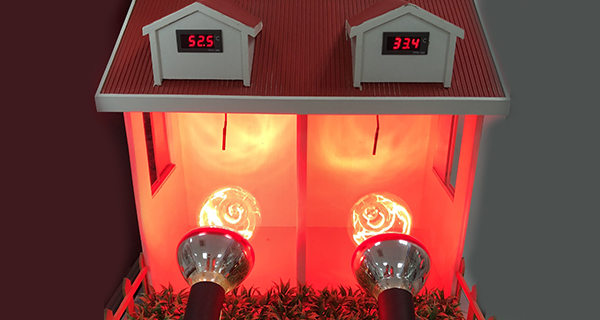

隔热温差 |
10~18℃(实验室) |
|
附着力 |
0级 |
节约能耗 |
28~32% |
产品特点
施工简便，随意涂抹即可，具有卓越的流平性；
清晰度高，隔热性能佳，不影响可视性和采光要求，隔热节能效果显著；
耐候性强，QUV5000小时后，隔热性能无衰减，不变色，使用寿命10~20年；
涂层表面硬度高，耐磨性好，与玻璃附着力达0级。
产品用途
用于建筑玻璃隔热保温，如商务楼、酒店、高级餐厅、天顶玻璃、住宅等，提高舒适度和节能效率；
用于其他有屏蔽红外线、紫外线需求的工业玻璃。
使用方法
施工前，请仔细阅读以下施工流程、施工方法和注意事项。
（一）施工流程如下：
1、施工前请认真观看施工视频；
2、 查看天气情况，选择晴朗天气为佳，环境温度15℃~35℃，湿度不高于80%为宜，施工现场没有扬尘等不利于施工的因素。
（二）施工方法
第一步：工具准备
施工工具及施工材料如下：
①纯净水：用于初步清洗玻璃表面，用纯净水的目的是减少在清洗玻璃过程中带入新的杂质。
②清洗剂：清洗玻璃专用清洗剂，去污能力强，用作第一次玻璃清洁。
③无水乙醇：要求90%以上的工业酒精，目的是对玻璃进行第二次清洁，以去除玻璃表面残余的清洗剂。
④美工胶条和保护膜：在施工过程中用美工胶条对玻璃框进行保护，以保证膜面和玻璃框接触部位整齐。保护膜贴在玻璃框下沿，避免涂敷过程中污染墙体和地面。
⑤涂料和稀释剂：溶剂型涂料分主料和稀释剂，使用时应根据当天气温情况添加相应分量的稀释剂，以便更好地涂刷。当气温高于30℃时需添加主料重量的5%分量的稀释剂，混合时请务必将稀释剂加入主料中并混合均匀。
⑥量杯和滴管、料盘：用于称量稀释剂，并用滴管少量取料达到准确分量，最后倒入料盘中。
⑦无纺纸和毛巾，海绵擦：海绵擦蘸取适量的清洗剂，以螺旋方式全面擦拭玻璃表面，用毛巾将残余的清洗剂擦干净，无纺纸用于玻璃第二次无水乙醇清洗时擦拭玻璃表面残余的清洗剂，同时每次取料时用无纺纸擦拭料盘和量杯。
⑧刮涂工具、海绵条：把海绵条夹在刮涂工具上，然后蘸取涂料进行涂刷。
注：因运输不便，无水乙醇和纯净水需要客户自备。
第二步：清洁玻璃。分别用专用清洗剂和无水乙醇对玻璃进行两次清洁。
1、首先把清洗剂挤到海绵擦上，同时在海绵擦上喷洒少量纯净水，然后用蘸有清洗剂的海绵擦在玻璃表面由上而下整体的进行“画圈”至玻璃表面没有油状污渍为止，然后用干净毛巾擦去清洗剂残余；（注：毛巾擦拭时要重点擦拭边角，因为贴上美工胶条后边角不容易清洗。擦除清洗剂可用同一条毛巾，但不能用沾染涂料和灰尘的毛巾）
2、 用无水乙醇对玻璃进行第二次清洁；将无水乙醇适量的喷洒在玻璃表面，然后用无纺纸擦拭整块玻璃，直至没有可见灰尘。无水乙醇擦拭干净后，不能再触碰玻璃。
(注：边角处最容易残留污溃，要重点清洗擦拭）
第三步：边框防护。
为了避免在涂敷过程中涂料会不小心沾到玻璃框，并且保持被涂敷的玻璃边角整齐所以要用美工胶条按规定、要求对玻璃四周进行遮蔽，确保遮蔽完好方可进入下一个程序。一定要保证涂料和美工胶条结合部整齐规整，粘贴时一定要有一边粘在玻璃上，尤其拐角处要小块粘，要保证一条线整齐美观。
第四步：正式涂敷（确保玻璃清洁后开始涂敷）。
1、涂料称量和配制：
（1）、清洗料盘、量杯。用无水乙醇和无纺纸把料盘和置杯清洗干净。
（2）、按20g/m2的标准往量杯里面倒入相应刻度的涂料。当气温高于30℃时需添加主料重量的5%分量的稀释剂，混合时一定要将稀释剂加入主料中。混合方法：把稀释剂按比例加入量杯中，然后倒入装有涂料的量杯中摇晃均匀即可。
涂料用量计算公式：玻璃高度m×宽度m×20g/m2
（注：料盘和量杯在每一次使用前后都要用无水乙醇和无纺纸擦洗干净）
2、正式涂敷。根据施工玻璃的面积按照20g/m2的用秤量出所需涂料，并全部倒入盛料盘内；然后用纳米海绵刮吸适量的涂料并从右向左，由下向上均匀的涂敷玻璃表面，确保涂料均匀的涂敷在整块玻璃上。最后从一侧开始由下向上进行收尾，确保涂膜无气泡、无流痕，膜面达到均匀统一。
（注意：涂刷过程中需匀速，力度均匀且无需用力过大；要从不同的角度多观察，是否有不均匀现象；收尾后如发现有瑕疵需在最短时间内用涂敷工具在瑕疵的地方轻微旋转擦动几下，再上下快速刮两下，然后重新进行收尾。）
第五步：常温固化
20~60分钟后（固化时间依赖于环境温度高低），玻璃表面涂敷层基本固化。在1小时的固化时间里，任何物体不能触碰涂层表面；一周以内，尖锐物体不能触碰涂层表面。
第六步：验收整理
在玻璃面不显眼处进行指触干燥验收，在涂敷层表面干燥、固化后，缓慢地去除遮蔽用的纸胶带、保护膜等材料。
第七步：记录填表
整理记录施工环境温度、湿度、玻璃表面温度等，做好收尾工作。
（三）注意事项
1、涂料在使用过程中，每次取料动作要迅速，尽量减少涂料和空气的接触时间；
2、施工时的理想环境温度在15~35℃之间，湿度不能高于80%，且玻璃表面不得有明水或水珠。
3、施工现场不得有明火，禁止吸烟。
4、该涂料应贮存在阴凉、通风的库房内，避免日光曝晒，不得靠近热源、火源、电源。
5、避免儿童接触涂料。
6、若触及皮肤，应用酒精棉球擦拭干净后用水冲洗，若不慎触及眼睛，除及时用水冲洗外，还应及时就医。
7、涂料不要接触被涂玻璃以外的物体，以免腐蚀被接触物体，若不慎滴落在别的物体上要及时用无水乙醇擦洗。
*免责声明
该产品的销售者、使用者、运输和储存者（以下统称为用户）需要从上海沪正纳米科技有限公司的官方渠道获取有效的最新版本的化学品安全技术说明书（MSDS）并请认真阅读。建议用户应当接受专业训练或培训。
包装和存储
包装：200ml/瓶，1L/瓶，2L/瓶，20L/桶；
储存：应密封储存在温度4~25℃的环境中（4℃左右最佳），远离热源、火源和电源，保质期6个月。
